SPBZ-L 立式环保型水喷射真空机组是我厂自行研制设计的真空设备。以水喷射真空泵为真空产生原件，并组合了动力源-离心泵、循环水箱、真空测量和真空控制、气体降温、溶剂回收、循环水降温装置等为一体的新型真空装置。相对于卧式水喷射真空机组而言，更符合环保要求，对废水、废气能更方便的进行统一回收处理。该产品在保持原系统特点的基础上，在很多方面得到改善和提高，可广泛运用化工、农用药、轻纺、食品。

　　详细介绍

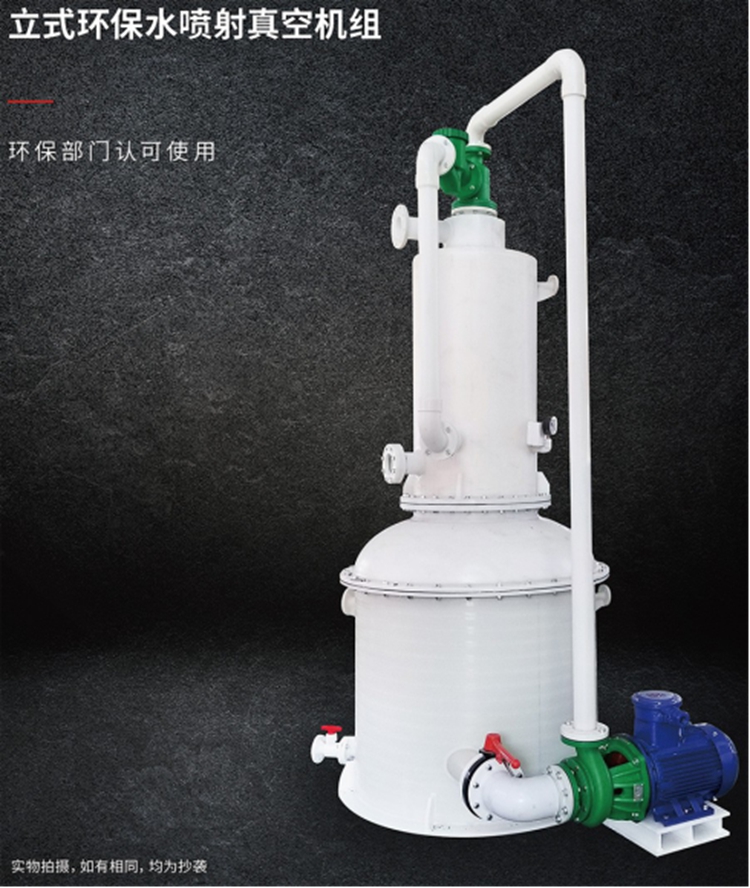

　　立式环保型水喷射真空机组

　　一、概述

　　立式环保型水喷射真空机组是我厂自行研制设计的真空设备。以水喷射真空泵为真空产生原件，并组合了动力源-离心泵、循环水箱、真空测量和真空控制、气体降温、溶剂回收、循环水降温装置等为一体的新型真空装置。相对于卧式水喷射真空机组而言，更符合环保要求，对废水、废气能更方便的进行统一回收处理。配套设备然后自行组装的水喷射真空装置相比，立式环保型水喷射真空机组在保持原系统特点的基础上，在很多方面得到改善和提高。可广泛运用化工、农用药、轻纺、食品、冶炼、环保等行业。立式环保型水喷射真空机组是替代SZ水环泵和往复泵的理想产品。

　　二、设备主要特点：

　　1、 整机供货，出厂前已调试完毕，省去用户的组装工作，使安装使用更为简便，就位后注水通电即可使用。

　　2、总体设计，一方面经过科学选型，定型配套，使各元器件匹配规范，稳定系统的工作性能，另一方面通过合理布局，缩短系统内流程，提高工作效率，节能效果显著。

　　3、专业化组装调试，利于保证组装质量，稳定性能，避免泄漏。

　　4、整机组合配置紧密，系统结构更为紧凑，大大缩小占用空间;放尽循环水后可适应机动性移位、转场使用要求。

　　5、该机为全塑结构(电机及紧固件除外)，防腐性能特别优秀，真空度高，真空度稳定，抽气量大。

　　6、循环水经过石墨聚丙烯盘管冷却后循环使用，可保证真空度和减少对循环水的损耗，减少运行过程中废水的排放。

　　7、抽入的气体先进入石墨聚丙烯盘管冷凝器，可回收溶剂并减少对循环水的污染及降低抽汽负荷。

　　8、排出的废气经过除沫器后，部分液体回到水箱，减少循环介质和其它废液进入废气总管，减轻废气处理中心负荷。

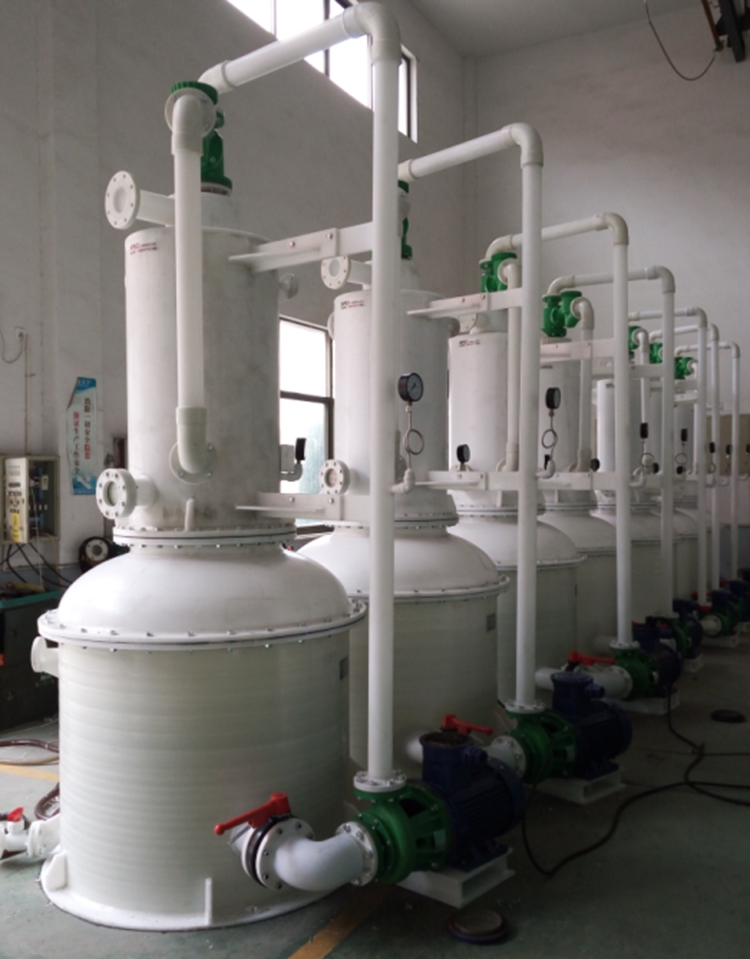

　　9、允许多台机组串联、并联安装使用，以提高抽气量和应急备用。

　　10、水箱筒体PP挤出整体缠绕无焊缝，玻纤增强，强度高，耐用，整体注塑封头，法兰结构，便于维修和清洗。离心泵进口配置蝶阀，方便离心泵的维修和更换配件。

　　11、噪音低，真空泵封闭在筒管内，噪音是普通型机组的50%左右，运行噪音40分贝内

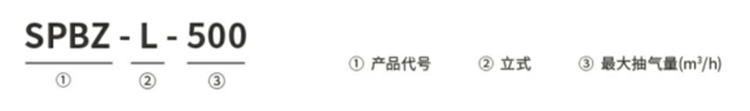

　　三、产品型号及含义：

　　规格及适用范围

　　一、环保部门要求并认可。

　　二、酸碱尾气混有少量溶剂，可以通过上部冷凝系统回收。

　　三、对循环水进行冷却，减少废水的排放。

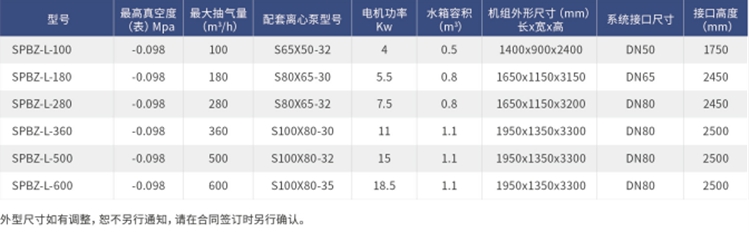

　　立式环保型水喷射真空机组型号及技术参数

　　产品亮点

　　目前环保部门认可使用

　　密封运行，废气废水集中处理

　　可进行溶剂回收

　　上部使用盘管换热器，漏点少

　　圆形水箱整体缠绕，无焊缝，使用寿命长

　　上下部分采用法兰连接，即使成本更高，但维修更方便
